Champ et potentiel créés par un dipôle électrique
Définition
Un dipôle électrostatique est constitué de deux charges électriques ponctuelles immobiles de signe opposés, séparées par une distance a très petite par rapport à la distance r au point M où l'on observe leurs effets (r » a).
Ce dipôle créé un moment dipolaire dirige de la charge négative vers la charge positive
Potentiel créé par un dipôle
Le dipôle est invariant par rotation autour du l'axe x →le potentiel ne dépend que de r et ln (r=OM, θ=(Ox, OM)), d'où V=V(r,θ).

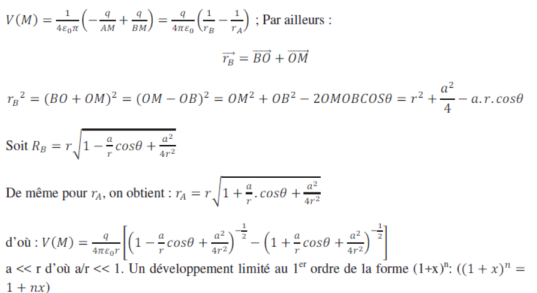

Le potentiel V créé en M par le dipôle est :
on obtient :
